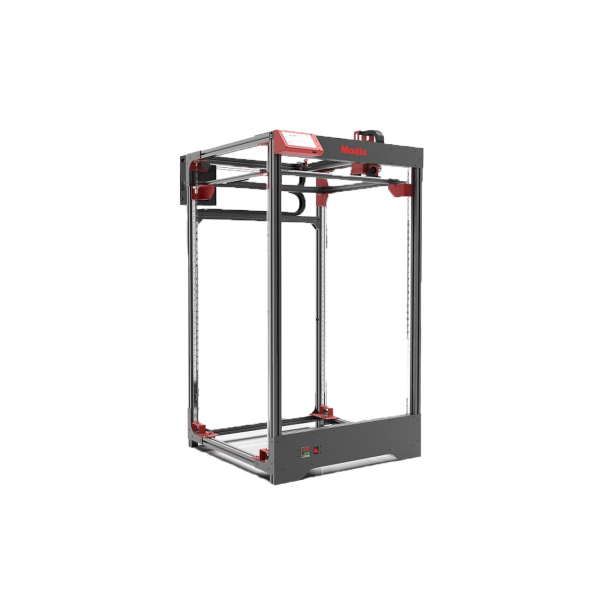

Modix BIG-120Z V4 3D-Drucker ohne Gehäuse

Modix BIG-120Z V4 3D-Drucker ohne Gehäuse

600mmx600mmx1200mm
140kg Liefergewicht
Run-Out-Sensor
AutoBettnivellierung
E3D-Druckkopf
Modularer Aufbau
Selbstmontage

Touch 7 Zoll Duet3d
WiFi-Webzugriff
SD-Kartensteckplatz
USB Steckanschluss
Druckbetttemperatur bis 120°C
Heizzonen
Upgrades möglich

Der israelische Hersteller Modix, liefert seine XXL FDM 3D-Drucker als Bausatz und kann somit ein attraktives Preis-Leistungsverhältnis realisieren. Modix 3D-Drucker sind modular aufgebaut und können durch Add-Ons schrittweise erweitert werden.

Basis-Lieferumfang BIG-120Z inklusive einem Druckkopf ohne Gehäuse:
Bare Printer, Crash Detector, Clog Detector, DUEX Expansion Board, HIWIN Rails, Tilt-Screen (bewegliches Display);

Weitere Komponenten als Option erhältlich:

IDEX Erweiterungs-Set inkl. zweitem Druckkopf, 4x Rollen, Groß-Spulen-Halter-Regal (8kg), Magnetic Bed, PDU (Mehrfachstecker);

10.888,50 €

(9.150,00 € netto)

inkl. 19% USt. |

Artikel: MBIG120ZG
HAN: 120Z-EU
Kategorie: Modix BIG-120Z-V4
Herstellerkontakt (EU-Angaben zur Produktsicherheit): Modix

Angebot anfordern!

verfügbar
Lieferzeit: 7 - 10 Werktage

Der BIG-120Z V4 3D-Drucker von Modix.

Die XXL-3D-Drucker von Modix zielen auf fortgeschrittene FDM-3D-Nutzer ab. Die 3D-Drucker bieten ein extrem großes Bauvolumen und erfordern eine Fachexpertise im Bereich des FDM-3D-Druckes. Alle 3D-Drucker von Modix werden als Bausatz an den Endkunden ausgeliefert. Je nach Druckertype sind für einen erfahrenen Techniker, eine Bauzeit von ca. 10-25 Werktage notwendig. Der Zusammenbau benötigt zwar Zeit - aber genau hierdurch kommt es bei Modix-3D-Druckern zu einem interessanten Preis-Leistungsverhältnis. Der Nutzer hat die Möglichkeit einen XXL-FDM-3D-Drucker - bei überschaubaren Kosten zu erwerben.

Modix BIG-120Z V4 - Broschüre

Einzigartige Spezifikationen

Modix Big-120Z Generation 4 hat ähnliche Spezifikationen wie alle anderen Drucker von Modix.

Druckvolumen: 600 x 600 x 1,200 mm (XYZ)

Maschinenabmessungen: 906 x 1060, 2,000 mm

Maschinengewicht: 160 kg

inkl. Z-Achsen-Führungen - HIWIN MGW Linearschienen

Der Preis beinhaltet 12 Monate Garantie und lebenslangen Support. Die Garantie umfasst keine abbaubaren (PEI-Folie und Düsen) und Verbrauchsmaterialien. Die Garantie kann um bis zu zwei weitere Jahre verlängert werden, bitte wählen Sie unten die gewünschte Verlängerung aus.

Hauptupgrade von V3 auf V4 des BIG-120X von Modix.

Ein vollständiger Ersatz für Ihr Gantry-System (X&Y) mit neuen Motoren und Halterungen. Desweiteren ein IDEX-Drucksubsystem einschließlich zwei Griffin-Druckköpfen mit ihrer unabhängigen Bewegungskomponente und einem kompletten Satz vorverdrahteter Elektronikbox (einschließlich DUET- und DUEX-Erweiterungsplatine). Ältere Elektronik- und Druckkopfkomponenten können Sie als Ersatzteile behalten. Der 3D-Drucker enthält standardgemäß nur einen Druckkopf. Den Dual Druckkopf muss man separat dazu bestellen.

Einfache Wartung des BIG-120X V4 von Modix.

Einschiebbare Abdeckungen machen es einfach, eine Komponente am Druckkopf auszutauschen. Durch die diagonalen Schlitze müssen Sie keine Schraube entfernen. Hintere und untere Abdeckungen sind ebenfalls aneinander befestigt und können als ein Teil entfernt werden.

Automatischer Filamentwechsler des BIG-120X V4 von Modix.

Ein großer Vorteil von IDEX besteht darin, dass diese Technologie den Druckkopf wechselt, sobald der aktive Druckkopf kein Filament mehr hat. Die Leerlaufzeit wird durch die automatische Wechselspule gespart. Ihr Drucker steht nicht still, während er auf die Wartung wartet. Es verbessert die Druckqualität. Ein dünnwandiger Druckauftrag beginnt nicht zu schrumpfen, während er auf den Spulenwechsel wartet.

Die Druckertypen von Modix 3D-Druckern.

Modix deckt mit einem breiten 3D-Drucker-Angebot verschiedene Anwendungsaufgaben und 3D-Druckformate ab. Somit gibt es in X-Richtung (Breite) als auch Z-Richtung (Höhe) den passenden FDM-3D-Drucker zur jeweiligen Aufgabenstellung. Unteres Schaubild erklärt das Produktportfolio von Modix mit den jeweiligen Bauräumen und Grundausstattungsmerkmalen.

Modix 3D-Drucker Übersicht:


BIG-60 V4	BIG-120Z V4	BIG-120X V4	BIG-METER V4	BIG-180X V4
Druckvolumen: 600x600x660 mm	Druckvolumen: 600x600x1200 mm	Druckvolumen: 1200x600x640 mm	Druckvolumen: 1010x1010x1010 mm	Druckvolumen: 1800x600x600 mm
Maschinengröße: 906x1060x1365 mm	Maschinengröße: 906x1060x2000 mm	Maschinengröße: 1556x1060x1356 mm	Maschinengröße: 1300x1470x1830 mm	Maschinengröße: 2170x1060x1430 mm
Liefergewicht: 120 kg	Liefergewicht: 140 kg	Liefergewicht: 165 kg	Liefergewicht: 200 kg	Liefergewicht: 200 kg

Die Philosophie eingebauter Premium Komponenten in Modix 3D-Druckern.

Prozessrelevante Komponenten aller Modix 3D-Drucker sind von erfahrenen Hersteller produziert. Somit bekommen die 3D-Drucker von Modix eine wichtige Aufwertung. Der E3D-Druckkopf und der DUET3D-Controller werden in Großbritannien hergestellt. Der Trinamic-Motortreiber, sowie das abgeschirmte IGUS-Signal und Stromkabel in Deutschland. Die Alcoa Mic-6-Aluminiumguss Platte kommt aus den USA. Das Meanwell Power Supply aus Taiwan.

Die Add-On Philosophie von Modix 3D-Druckern.

Grundsätzlich werden alle Modix-3D-Drucker in ihrer Basisversion versendet. Dies ermöglicht dem Nutzer einen günstigen Einstieg in den XXL-3D-Druck bei schrittweisen Investitionen. Bei Modix-3D-Druckern gibt es eine Vielzahl an Add-Ons, welche Sie bei uns Shop auswählen können. Gerne kann Sie 3D-Printmaster zu den verschiedenen Notwendigkeiten beraten. Nicht für alle 3D-Druck-Aufgaben ist ein Add-On geeignet. Des Weiteren kann durch eine telefonische Beratung eine genaue Bedarfsanalyse gemacht werden, um eine kostengünstige und optimale Konfiguration zu ermitteln.

Vorteile der Selbstmontage von Modix 3D-Druckern.

Jeder Modix 3D-Drucker wird als Bausatz geliefert. Der Zusammenbau ist ausschließlich für fortgeschrittene Techniker empfohlen und dauert mehrere Tage. Mit dem Kauf eines Modix 3D-Druckers erhält der Käufer Zugang zu ausführlichen Video-Montageanleitungen und Online-3D-Ansichten. Mit diesem Zugang wird es dem Techniker ermöglich den 3D-Drucker schrittweise aufzubauen.

Aufgrund der Modix Philosophie der Bausatzfertigung sind Modix-3D-Drucker attraktiv in ihrem Preis-Leistungsverhältnis. Die XXL-3D-Drucker passen außerdem somit durch jede Türe und können auch in oberen Stockwerke, leicht installiert werden. 3D-Drucker dieses Bauraumvolumens sind i.d.R. wesentlich preisintensiver, da die Kosten des Zusammenbaus eine zentrale Rolle spielen.

Der Techniker wird auf Basis seines Zusammenbaus den Modix-3D-Drucker umfassend kennen lernen und ist somit in der Lage, mit diesen fachgerecht zu drucken. Gerade aufgrund des Bausatzes, ist ein tiefgehender Einblick in die FDM-Technologie möglich. Somit erfährt der Techniker eine breite Weiterbildung in diesem Themenbereich, was dem Techniker ein gewisses Maß an Expertenwissen verleiht.

Die Slicing Software für Modix 3D-Drucker.

Der israelische Hersteller Modix hat keine hausinterne Slicing Software. Modix empfiehlt, im Speziellen, die Nutzung von Simplify3D. Nebst Simplify3D sind auch Cura und Slic3r möglich. Für jeden Slicer gibt es entsprechende Druckprofile zur Nutzung mit Modix 3D-Druckern. Simplify3D ist eine bewehrte Slicing-Software, die es bereits seit einigen Jahren am Markt gibt. Es ist keine Slicing Software im Preis/Lieferumfang inkludiert.

Hinweis zur Mängelhaftung.

Für den zusammengebauten 3D-Drucker von Modix wird ausdrücklich keinerlei Mängelhaftung übernommen. Grund hierfür ist, dass der Drucker als Bausatz geliefert wird und der Nutzer selbst den 3D-Drucker montiert. Eine Mängelhaftung wird ausschließlich für einzelne Komponenten übernommen, welche in ihrer Funktion nicht entsprechend arbeiten.

Produkteigenschaft	Wert
Schlagwoerter:	600mmx600mmx1200mm 140kg Liefergewicht Run-Out-Sensor AutoBettnivellierung E3D-Druckkopf Modularer Aufbau Selbstmontage Touch 7 Zoll Duet3d WiFi-Webzugriff SD-Kartensteckplatz USB Steckanschluss Druckbetttemperatur bis 120°C Heizzonen Upgrades möglich

Herstellerkontakt (EU-Angaben zur Produktsicherheit): Modix Modular Technologies LTD , Tuval 15 Ramat Gan , 5252230 Tel Aviv , Israel , [email protected]

HINWEIS: Die unten gezeigten, technischen Möglichkeiten definieren NICHT den Lieferumfang des gewählten 3D-Druckers. Die Liste zeigt lediglich Optionen, welche im MODIX-System verfügbar sind. Der Lieferumfang wird in der jeweiligen Produktbeschreibung, sowie in einem individuellen Angebot erklärt. Unterschiedliche Optionen (Add-On) können je nach Aufgabenstellung zugekauft werden.

Chassis & Gehäuse	Hält die Druckkammer warm und geschützt Massive 40X40 T-Nut-Aluminiumprofile Pulverbeschichtete, lasergeschnittene Aluminiumhalterungen und -gelenke Geschlossenes Gehäuse aus 3 mm schwarzen Aluminium-Verbundplatten (ACP)
3D-Drucker-Controller	Duet 2 WiFi, ein leistungsstarker 3D-Drucker-Controller aus Großbritannien Leistungsstarker 32-Bit-Prozessor Dediziertes Wifi-Modul mit externer Antenne Leiser TMC2660 Schritttreiber mit bis zu 256 Mikroschritten High-Speed-uSD-Karte und Unterstützung für eine zweite externe SD-Karte bei Bedarf Zwei Extruder auf der Hauptplatine, bis zu 5 weitere Extruder auf der Erweiterungsplatine Hohe Leistung: Jeder Schrittmotortreiber ist in der Lage, einen Motorstrom von 2.8 A zu liefern, (derzeit auf 2.4 A begrenzt)
Schnittstelle	7-Zoll-Duet3D-Touchscreen – integriert in den Controller Fernsteuerung über Handy oder PC dank WiFi-Web-Zugriff Direktes hochladen der Druckdateien SD-Kartensteckplatz und USB
Neigungsbildschirm und Nottaste	Neigbarer Bildschirm und Notfall-Reset-Taste (Software-Reset)
Bewegungssystem	Hiwin MGW9H Linearführungsschienen Vier Z-Kugelgewindetriebe für Z-Achse 12mm Durchmesser, 4mm Raster 9 mm breiter Gates GT2 Zahnriemen, verstärkt mit Fiberglas Achsmotoren: Motech Nema 17 60mm Länge MT-1705HS200A Haltemoment: 114oz.in (8.2kg.cm) \| Strom / Phase: 2.00A Positionsgenauigkeit: X-10 Mikron, Y-10 Mikron, Z-0.5 Mikron Druckgeschwindigkeit – Normale Qualität 60 mm/sec, Entwurf 100 mm/sec, berechnet für 0,4 Düse
Power	Unterstützt sowohl 110V als auch 230V Für Elektronik: Meanwell 24V 280W Netzteil Schutz: Kurzschluss / Überlast / Überspannung / Überhitzung Leerlauf-Stromverbrauch <0.5W LED-Anzeige zum Einschalten Schalter und Anschlüsse in Luftfahrtqualität Wärmebett AC-betriebene Heizung 1370 Watt PID-Bettheizungsregler von Autonic Für den BIG-Meter und Big-180X benötigen Sie einen blauen Steckanschluss nach IEC 309 32A Blue (2P+E)
Stromverteilungseinheit (PDU)	Komfortable Kabelmanagement-Lösung Ersetzen Sie mehrere Wechselstromkabel durch nur ein an die Wand angeschlossenes Kabel
Druckbett	6,35 mm dicke, Alcoa Mic6 gefräste Aluminiumgussplatte, hergestellt in den USA AC-betriebene Bettheizung 1370 Watt. Erfordert zusätzliche unabhängige 15A AC-Quelle Zwei Heizzonen. Innere 200x200mm Größe für kleine Objekte und geringeren Stromverbrauch Maximale Temperatur – 120°C Druckoberfläche – PEI-Folie mit 3M Hochtemperatur-Klebefolie
Abnehmbares magnetisches Bett	Die magnetisch haftende Druckoberfläche kann abgenommen werden Durch leichtes Biegen des Federstahlblechs springt das Objekt vom Druckbett ab Die flexible Federstahlplatte ist beidseitig bedruckbar mit glatter und strukturierter Seite
Automatische Bettnivellierung	BL Messtaster serienmäßig Die Abtastung der Bettform wird im Controller-Speicher gehalten und vor jedem Druck aktiviert
Automatische Kalibrierungserweiterung	Automatische Druckbettneigungskalibrierung (Z-Achse) Automatische Gantry-Ausrichtung (X-Achse) Controller-Box mit Duet 2 WiFi-Controller, DUEX-5-Erweiterungsplatine (zusätzliche elektronische Erweiterungsplatine, die die Gesamtzahl der Stepper-Treiber von 5 auf 10 verdoppelt), Kabeln für alle Motoren und einem zusätzlichen X-Achsen-Endanschlag Durch die Zuweisung eines dedizierten Treibers für jeden der Z- und X-Achsenmotoren wird eine spezifische Steuerung jedes Schrittmotors erreicht
Griffin-Druckkopf	Der neue Griffin-Druckkopf war früher ein optionales Upgrade und ist jetzt der Standarddruckkopf bei allen Modix Druckern Hohe Durchflussrate & hohe Drucktemperaturen: Der Bondtech-Extruder verfügt über ein Doppelantriebssystem, dass das Filament von beiden Seiten greift Der Heizblock besteht aus nickelbeschichtetem Kupfer für eine schnellere Wärmeübertragung und Kompatibilität mit höheren Drucktemperaturen Der Heizblock ist auf drei Seiten montiert, anstatt nur auf einer Standardmäßig Messing-Volcano-Düsen in den Größen 0,4 \| 0,6 \| 0,8 mm Standard-Filamentdurchmesser ist 1.75mm. Optional abänderbar auf 3mm Filament Der Griffin-Extruder ist auch mit zwei optionalen E3D-Hotend-Alternativen kompatibel: V6 Hotend mit kürzerem Heizblock für detaillierten Druck E3D Super Volcano für XL-High-Flow-Druck
Hotend	Griffin V6 Hotend Dieses optionale Griffin V6 Hotend ermöglicht das Drucken sehr kleiner Objekte mit sehr hoher Genauigkeit Dieses Hotend hat eine kürzere Schmelzzone im Vergleich zum Standard-Volcano-Hotend, was zu einem präzisen Zurückziehen und Eckenfinish führt. Lieferumfang: Wärmeblock, 0.4-mm-Düse, Silikonsocke, Wärmebremse und Befestigungssatz.
Hotend	Super Volcano Hotend Rüsten Sie Ihr E3D Volcano HotEnd mit dem SuperVolcano für Hochgeschwindigkeits-High-Flow-Drucke und zum Drucken großer Objekte auf Das E3D SuperVolcano-Kit enthält: Heizblock, Heizung 80W, Thermistor & 1 mm Düse
Zweiter Druckkopf	Drucken Sie mit Unterstützungsmaterialien, um Modelle mit komplexen oder internen Geometrien besser zu drucken
Clog Detector	Der Verstopfungsdetektor erkennt folgende Fehler: Hot-End-Verstopfungen Knoten in den Filamentspulen Filament-Auslauf Unterextrusion, z. B. wenn die Düsentemperatur zu niedrig ist oder die Düse zu nahe am Bett liegt Bei einem Fehler wird der Drucker angehalten Der Druckauftrag kann gespeichert werden Wird als Drop-In-Ersatz für den aktuellen Filament-Auslaufsensor bereitgestellt Erfordert Duet-Controller, funktioniert nicht auf nicht aktualisierten V2-Modellen
Crash Detector	Eine zusätzliche Sicherheitsebene im Falle eines Ausfalls der Bettnivelliersonde, der von der Firmware nicht erkannt wird Der Detektor verhindert, dass der Druckkopf gegen die Grundplatte stößt. Erfordert Duet-Controller und Motion-Upgrade, funktioniert nicht auf nicht aktualisierten V2-Modellen
